Вытяжные устройства

Вытяжное устройство  -  обязательный элемент всех плетельных машин.
Оно предназначено для отведения готового изделия  из зоны плетения.
Различают несколько основных типов :



Стильн111ый шаблон виджета

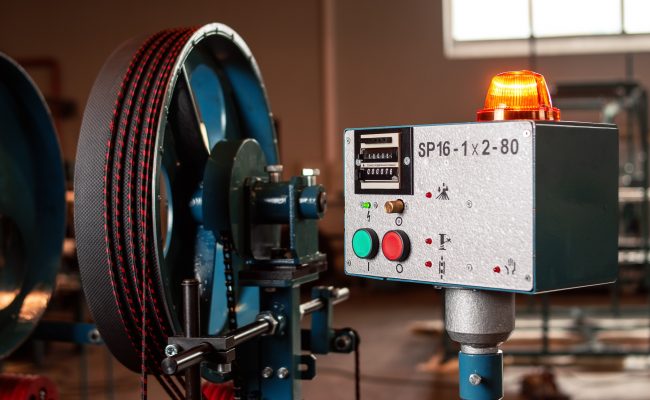

Барабанного типа

Оно конструктивно выполнено в виде сварной стойки с установленными на ней редуктором и вытяжными барабанами. Рядом с барабанами установлены многоручьевые ролики.

При отсутствии приемного устройства вытяжные устройства комплектуются прижимными роликами, которые устанавливаются таким образом, что прижимают только 2 последних витка плетеного изделия на барабане, в результате чего предотвращается обратное "сползание" шнура с барабана.

При наличии приемных устройств, вытяжные устройства могут не комплектоваться многоручьевыми роликами. При этом впереди вытяжного барабана с небольшим зазором к его боковой поверхности устанавливается сдвигающая планка, которая смещает 2-ой и все последующие витки плетеного изделия в сторону от 1-го витка на барабане.

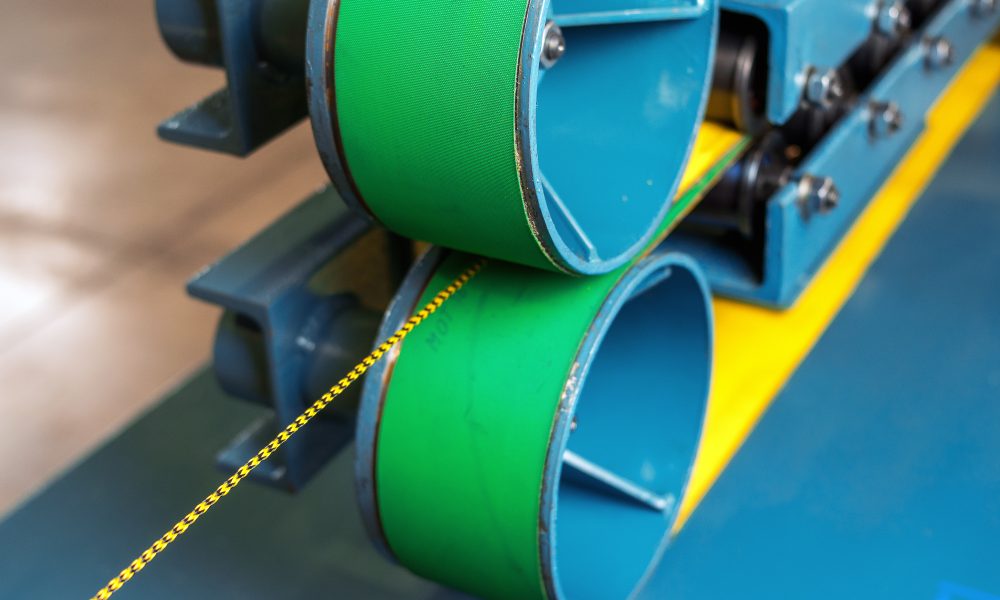

Ленточного типа

Оно конструктивно выполнено в виде сварного основания с установленными на нем лентами с поддерживающими роликами.

Оплетенное изделие зажимается между лентами, за счет вращения которых происходит перемещение оплетаемого изделия.

Устройство вытяжное ленточного типа служит для отвода готовой продукции из зоны формирования плетеного изделия.

Для обеспечения оплетения продуктов различного диаметра предусмотрен механизм поджатия лент. Также на основании вытяжного устройства установлен датчик контроля длины продукции.

вывва3



Стильн111ый шаблон виджета

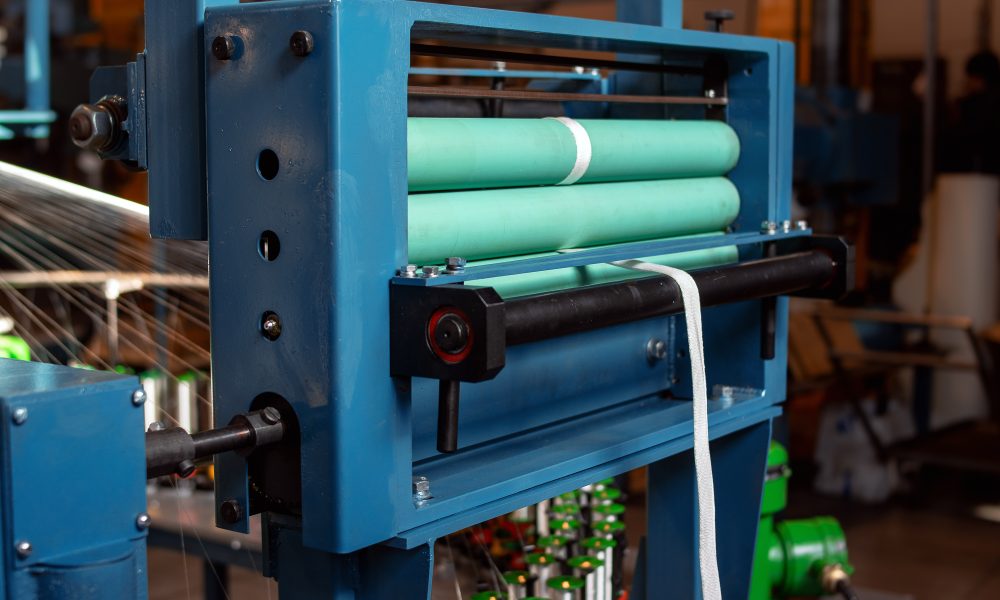

Валкового

Оно конструктивно  выполнено в виде литой стойки с установленными на ней тремя обрезиненными валиками, связанными между собой зубчатыми передачами, между которыми заправляется готовое изделие. Валики прижаты друг к другу винтами через резиновую пластину, для обеспечения необходимой силы вытяжки готового изделия.

Для обеспечения заданной плотности плетения служат сменные зубчатые колеса.



IMG_7223        Валкового

Оно конструктивно  выполнено в виде литой стойки с установленными

на ней тремя обрезиненными валиками, связанными

между собой зубчатыми передачами, между которыми

заправляется готовое изделие. Валики прижаты друг к другу

винтами через резиновую пластину, для обеспечения

необходимой силы вытяжки готового изделия.

Для обеспечения заданной плотности плетения

служат сменные зубчатые колеса.







Разделительная линия

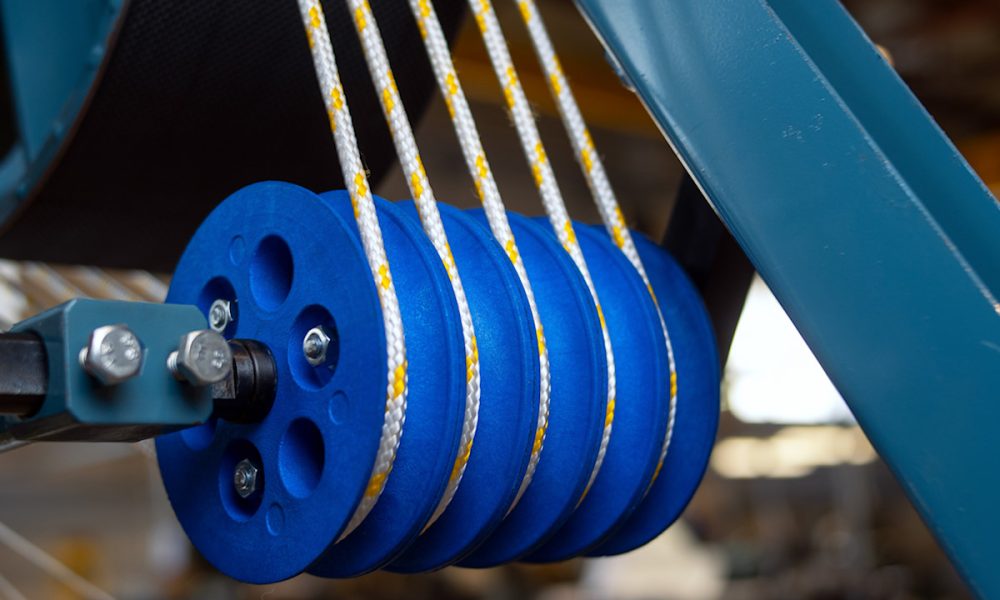

полиспас 2   Полиспастного

 Оно конструктивно выполнено в виде сварной стойки с установленными

на ней цепными передачами для снятия момента с редуктора, который установлен

на полотне машины,  и передачи его вытяжным барабанам. Многоручьевые ролики

установлены перед барабанами (барабаны по сравнению с барабанным

вытяжным устройством меньшего диаметра)

При отсутствии приемного устройства вытяжные устройства

комплектуются прижимными роликами, которые устанавливаются

таким образом, что прижимают только 2 последних витка плетеного

изделия на барабане, в результате чего предотвращается

обратное "сползание" шнура с барабана.





Разделительная линия

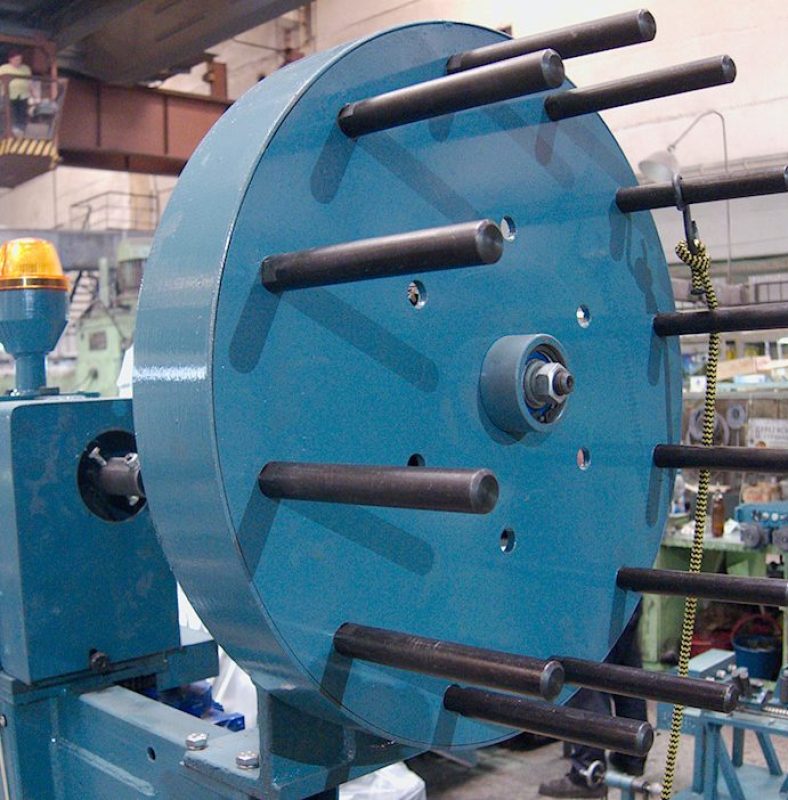

barab KB  Барабанного для жестких шнуров (кабельных жгутов)

Оно конструктивно выполнено в виде сварной стойки с установленными

на ней редуктором и вытяжными барабанами. На барабане

установлены кронштейны для крепления жестких кабельных деревьев.









Разделительная линия

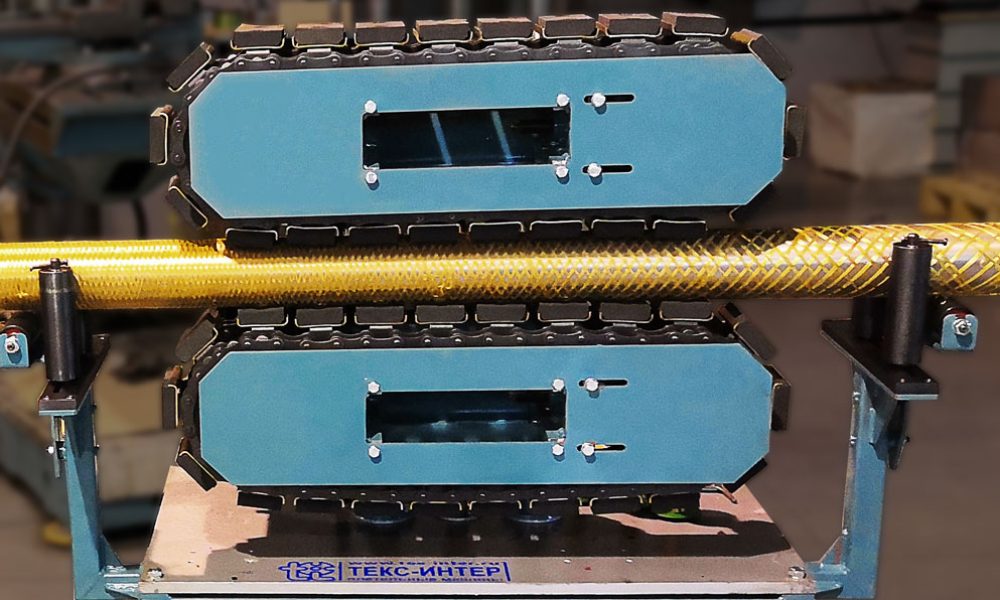

kater2    Гусеничного (катерпиллер)

Оно конструктивно выполнено в виде сварного основания

с установленными на нем гусеницами. Оплетенное изделие

зажимается между гусеницами, за счет вращения которых

происходит перемещение оплетаемой трубы.

Устройство вытяжное гусеничного типа служит для отвода

готовой продукции из зоны формирования плетеного изделия

Для обеспечения оплетения труб различного диаметра предусмотрен

механизм поджатия гусениц. Также на основании вытяжного устройства

установлен датчик контроля длины продукции.



 Разделительная линия
